Температура прогиба — это мера способности полимера выдерживать заданную нагрузку при повышенных температурах. Температура прогиба также известна как «температура прогиба под нагрузкой» (DTUL), «температура теплового прогиба» или «температура теплового искажения» (HDT). Обычно используются две нагрузки: 0,46 МПа (66 фунтов на квадратный дюйм) и 1,8 МПа (264 фунта на квадратный дюйм), хотя иногда встречаются испытания, проводимые при более высоких нагрузках, таких как 5,0 МПа (725 фунтов на квадратный дюйм) или 8,0 МПа (1160 фунтов на квадратный дюйм). Общим тестом ASTM является ASTM D 648, а аналогичным тестом ISO является ISO 75. Испытание с использованием нагрузки 1,8 МПа проводится в соответствии с методом А стандарта ISO 75, а испытание с использованием нагрузки 0,46 МПа проводится в соответствии с методом В стандарта ISO 75.
Геометрия испытания, используемая для измерения температуры прогиба под нагрузкой в пластмассах, например, в испытании ASTM D 648.
ASTM D648:
Температура прогиба — это температура, при которой испытательный стержень, нагруженный с заданным напряжением изгиба, отклоняется на 0,010 дюйма (0,25 мм).
Значение, полученное для конкретной марки полимера, будет зависеть от базовой смолы и от наличия армирующих веществ. Температуры прогиба стекловолокна или инженерных полимеров, армированных углеродным волокном, часто приближаются к температуре плавления базовой смолы.
Результаты испытаний на температуру прогиба являются полезным показателем относительной рабочей температуры полимера при использовании в несущих деталях. Тем не менее, испытание на температуру прогиба является краткосрочным испытанием и не должно использоваться отдельно для проектирования продукта. Другие факторы, такие как время воздействия повышенной температуры, скорость повышения температуры и геометрия детали, влияют на производительность.

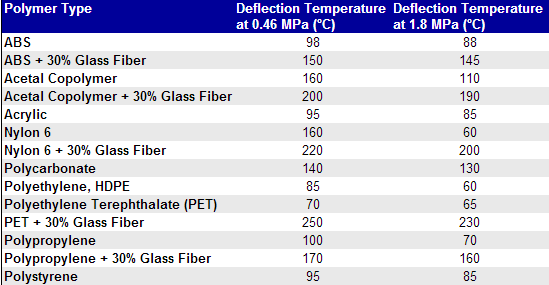

Типичные температуры прогиба полимеров
| Рекомендовать тестовую машину | |
 |
Тестер HDT/VICAT серии HVT |
