ISO 527-1 Испытание пластмасс и композитов на растяжение

Стандарт ISO 527-1 охватывает процедуры испытаний для определения свойств пластмасс и композитных материалов на разрыв. Свойства пластмасс при растяжении, которые определяются в соответствии со стандартом ISO 527-1, включают прочность на разрыв, модуль упругости и другие свойства, связанные с характеристиками деформации при напряжении в пластмассовых материалах.

Методы испытаний ISO 527-1 могут быть использованы для испытаний широкого спектра пластиковых материалов, в том числе:

Термопласты для формования и экструзии.

Термореактивные формовочные материалы

Армированные волокном термореактивные и термопластичные композиты

Термотропные жидкокристаллические полимеры

В соответствии со стандартом ISO 527-1 испытание пластмасс на растяжение осуществляется путем вытягивания испытуемого образца вдоль основной продольной оси с постоянной скоростью растяжения до тех пор, пока не произойдет разрушение пластического образца или до тех пор, пока не будет достигнуто заданное значение напряжения или деформации. Стандарт ISO 527-1 требует, чтобы измерения напряжений и деформаций регистрировались в ходе испытания на пластическое растяжение.

Образцы для испытаний пластмасс на растяжение должны использоваться для испытаний в соответствии со стандартом ISO 527-1. Пластиковые компоненты не тестируются в соответствии с ISO 527-1. Целью стандарта ISO 527-1 является определение свойств пластмасс при растяжении, а не определение напряженных характеристик пластиковых компонентов.

Размах:
При испытаниях на растяжение измеряется усилие, необходимое для разрушения пластикового образца, и степень, в которой образец растягивается или удлиняется до этой точки разрушения.
Процедура:

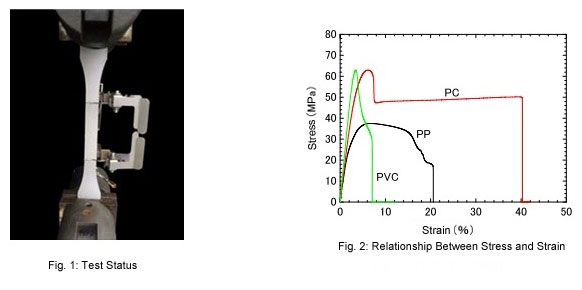

Образцы помещаются в захваты универсального тестера на заданном расстоянии между захватами и вытягиваются до отказа. Для ISO 527 скорость испытания обычно составляет 5 или 50 мм/мин для измерения прочности и удлинения и 1 мм/мин для измерения модуля. Экстензометр используется для определения удлинения и модуля растяжения.

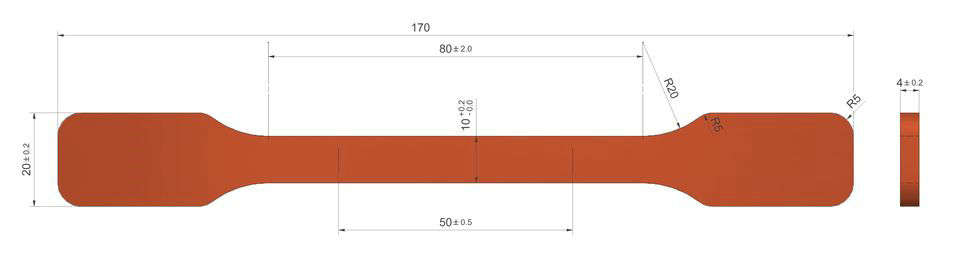

Размер образца: Наиболее распространенным образцом для ISO-527 является многоцелевой образец ISO-3167 типа 1A.

По результатам испытаний на растяжение можно сделать следующие расчеты:

* Прочность на разрыв (при текучести и при разрыве)
*Модуль упругости при растяжении
*Напряжение
* Относительное удлинение и процентное удлинение при текучести
* Относительное удлинение и процентное удлинение при разрыве.

Он охватывает целый ряд пластмасс, включая термореактивные материалы, термопласты и пластики, армированные волокном. Испытуемые образцы могут быть жесткими, полужесткими, формованными или экструдированными пластиками и обычно имеют форму гантели или собачьей кости.

Механические свойства пластмасс варьируются в зависимости от типа пластика, а также от добавок, которые могут быть включены в рецептуру. На такие свойства, как прочность, пластичность и ударная вязкость, влияют различные типы присадок. Чтобы определить подходящее испытательное оборудование, важно понимать, как изменяется поведение материала в результате воздействия различных добавок.

Обратитесь к UnitedTest Электронная универсальная испытательная машина, диапазон нагрузки 100 Н ~ 50 Кн.   С пневматическими боковыми рукоятками также подходят клиновые захваты и ручные винтовые рукоятки. Выбор поверхностей челюстей может варьироваться в зависимости от образца и типа материала, но наиболее распространенными являются зубчатые поверхности.
