Испытание на ударный изгиб по Шарпи, также известное как испытание по V-образному надрезу по Шарпи, представляет собой стандартизированное испытание на высокую скорость деформации, которое определяет количество энергии, поглощенной материалом во время разрушения. Эта поглощенная энергия является мерой ударной вязкости данного материала и выступает в качестве инструмента для изучения температурно-зависимого перехода пластичности-хрупкости. Он широко применяется в промышленности, так как его легко готовить и проводить, а результат можно получить быстро и дешево.

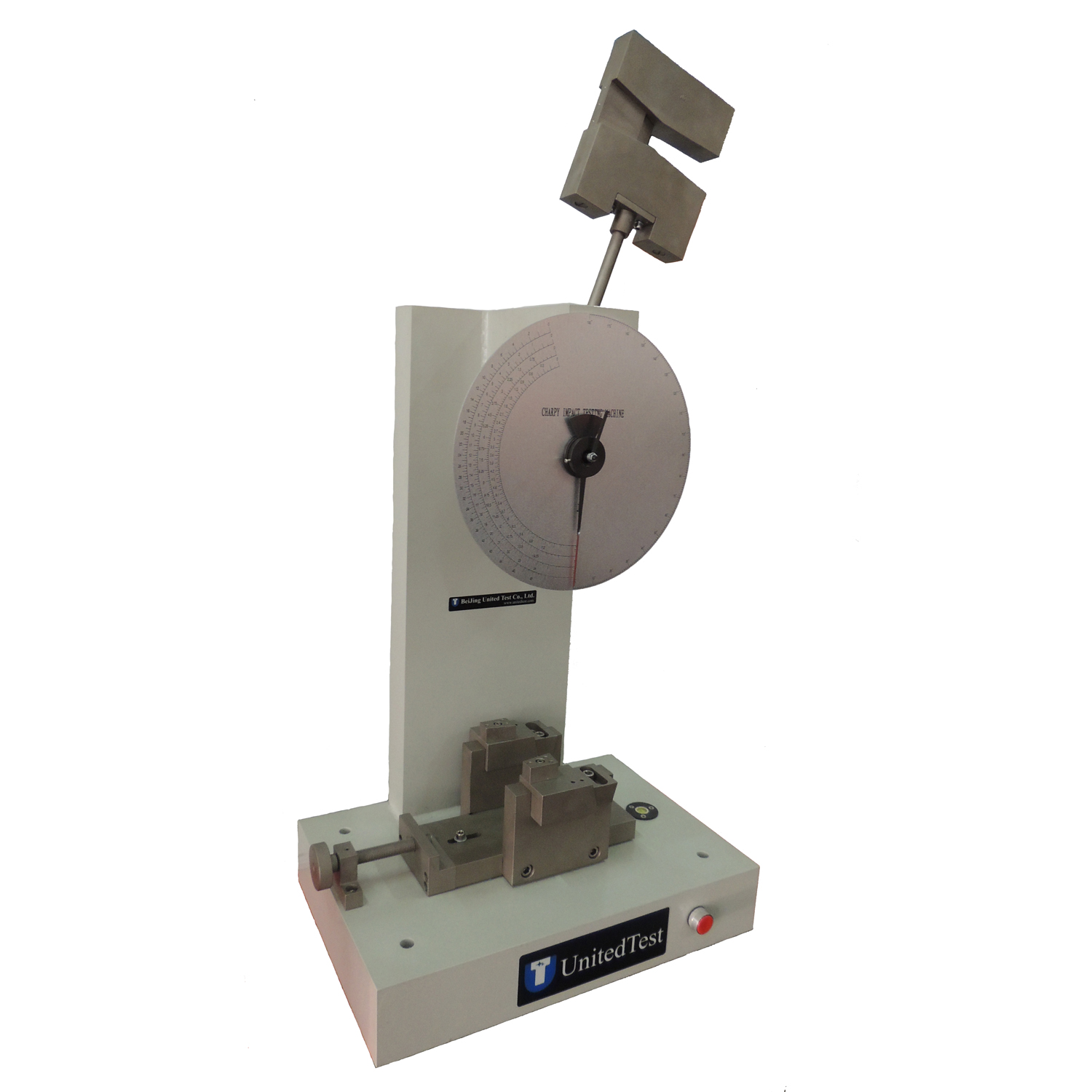

Машина для испытаний на удар United Test Pendulum Impact Machine в основном используется для определения ударопрочности материалов из черных металлов с высокой ударной вязкостью, особенно для стали и железа и их сплавов, при динамическом воздействии нагрузки. Они являются важными испытательными приборами для отдела контроля качества, университета и колледжа, научно-исследовательского института, промышленного и горнодобывающего предприятия. Машина может проводить испытания в соответствии со стандартами ASTM E23 и ISO 148 или другими аналогичными стандартами.

Энергетическая емкость может составлять от 50 Дж, 150 Дж, 250 Дж, 500 Дж до 750 Дж или даже больше в зависимости от требований заказчика. С дисковым дисплеем, сенсорным экраном, компьютерным управлением и т. Д., Может осуществляться полуавтоматическая или полностью автоматическая подача образца. Или инструментированный параметр скорости удара, время удара, энергия удара, энергия поглощения, смещение, энергия образования трещины, энергия расширения трещины, нагрузка на предел текучести, время текучести, пиковая нагрузка, время пиковой нагрузки, смещение пиковой нагрузки, энергия пиковой нагрузки, нестабильная нагрузка на начало расширения трещины, нестабильная нагрузка на прекращение расширения трещины, нестабильная энергия начала расширения трещины и т. Д.

Испытание на ударный изгиб по Шарпи обычно используется для металлов, но также применяется для композитов, керамики и полимеров. С помощью испытания на ударный изгиб по Шарпи чаще всего оценивается относительная ударная вязкость материала, и поэтому оно используется в качестве быстрого и экономичного устройства контроля качества.



Образец Шарпи

Стандартный образец для испытания на ударный изгиб по Шарпи состоит из бруска металла или другого материала размером 55x10x10 мм с выемкой, выточенной на одном из больших размеров.

V-образный вырез: глубиной 2 мм, с углом 45° и радиусом 0,25 мм вдоль основания
U-образный вырез и выемка в замочной скважине: выемка глубиной 5 мм с радиусом 1 мм у основания насечки


1) Подъем маятника, удар, свободное отпускание осуществляется автоматически с помощью пульта дистанционного управления;
2) Предохранительный штифт гарантирует ударное действие, стандартная защитная оболочка для предотвращения любых несчастных случаев
3), маятник автоматически поднимется и будет готов к следующему ударному действию после прорыва образца
4), С двумя маятниками (большим и малым) и соответствующими двумя шкалами для считывания результатов теста.

Модель	JB-300B	JB-500B	JB-750B
Режим отображения	Дисплей шкалы на циферблате
Энергия удара	300Дж/150Дж	500Дж/250Дж	750Дж
Расстояние между центром маятника и точкой падения	750мм	800 мм	750мм
Скорость удара	5,2 м/с	5,4 м/с	5,24 м/с
Угол подготовки маятника	150?
Пролет посадочного места образца	40+0,2 мм
Радиус круглого угла ручек	R1-1,5 мм
Радиус круглого угла поражающей кромки	R2-2,5 мм, R8±0,08 мм
Угол удара ножа	30°
Размер образца	10 (7,5, 5, 2,5)мм*10мм*55мм
Электропитание	3 фазы 4 линии, 50 Гц, 380 В
Вес	550 кг	850 кг	2400 кг

АСТМ Е23 "Стандартные методы испытаний металлических материалов на ударный изгиб с надрезом"

ИСО 148 "Металлические материалы - испытание на удар маятником по Шарпи"

BS EN 10045 «Испытание металлических материалов на ударный изгиб по Шарпи. Метод испытаний (V- и U-образные надрезы)»

ГОСТ 9454 «Металлы. Методика определения ударной вязкости при низких, комнатных и высоких температурах»
