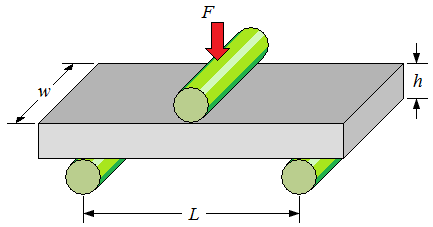

ASTM D790 Испытания на изгиб/изгиб обычно используются для определения модуля упругости изгиба или прочности материала на изгиб. Материал укладывается горизонтально над двумя точками соприкосновения (нижний пролет опоры), а затем к верхней части материала прикладывается усилие через одну или две точки соприкосновения (верхний пролет нагрузки) до тех пор, пока образец не выйдет из строя. Максимальная зарегистрированная сила — это прочность на изгиб конкретного образца.

В случае стандарта ASTM D790 испытание прекращается, когда образец Достигает 5% прогиба или образец ломается раньше, чем на 5%. В соответствии со стандартом ISO 178 испытание прекращается при разрушении образца. Если образец не сломался, испытание продолжается до тех пор, пока это возможно, и сообщается о напряжении в 3,5% (обычное прогиб).

Образец: 3,2 мм x 12,7 мм x 125 мм (0,125 x 0,5 x 5,0 дюйма)

Скорость теста:   R = ZL²/6д

где:

R = скорость движения траверсы, мм (дюймы)/Мин

L = ширина опоры, мм (дюймы),

d = глубина образца, мм (дюймы) и

Z = скорость деформации наружного волокна, мм/мм/мин (дюймы/

дюйм/мин). Z должен быть равен 0,01.

Диапазон: для большинства материалов "Материалы 1,6 мм (1⁄16 дюйма) или больше по толщине»

пролет в 16 раз больше толщины, средний пролет = 16 * 3,2 = 51,2 мм.  (См. раздел 7 стандарта ASTM D790)

Нагрузочные носы и опоры испытательного приспособления: Радиус 5 мм, диаметр 10 мм.

Образец отклоняется до тех пор, пока не произойдет разрыв наружной поверхности испытуемого образца или до тех пор, пока не будет достигнута максимальная деформация в 5,0 %, в зависимости от того, что произойдет раньше.

Степень сжатия: 1 кН / 10 кН, стандартная до 300 кН, в зависимости от требований к образцу адаптера.
Максимальный диапазон выборки: 300 мм или 600 мм, или даже 3000 мм для больших образцов
Стандартные размеры оправки: 10 мм, 20 мм, 30 мм или по индивидуальному заказу.
Купинг адаптера: 40 мм внутренняя вилка со стопорным штифтом 12/16/20 мм

Верхняя погрузочная носовая часть.
Нижний пролет (регулируется).
Ролик.
Соединительный контакт.

АСТМ С393 Стандартный метод испытаний на изгиб многослойных конструкций
АСТМ C78 Стандартный метод определения прочности бетона на изгиб (с использованием простой балки с нагрузкой в третьей точке)
ASTM C293 Стандартный метод определения прочности бетона на изгиб (с использованием простой балки с нагружением по центру)
ASTM C1161 Стандартный метод определения прочности на изгиб усовершенствованной керамики при температуре окружающей среды
АСТМ К1211 Испытание керамики на изгиб
ASTM C1583 Испытание бетонных поверхностей на растяжение
АСТМ С1674 Оборудование для испытаний керамики на прочность при изгибе
АСТМ D143 Стандартные методы испытаний небольших прозрачных образцов древесины
АСТМ D3043 Стандартные методы испытаний конструкционных панелей при изгибе
АСТМ D6109 Стандартные методы определения свойств неармированных и армированных пластиковых пиломатериалов на изгиб
АСТМ D198 Стандартные методы статических испытаний пиломатериалов в конструкционных размерах
ASTM C1341 Стандартный метод определения свойств при изгибе современных керамических композитов, армированных непрерывным волокном
АСТМ D5572 Стандартные технические условия на клеи, используемые для шиповых соединений в неконструкционных изделиях из пиломатериалов
АСТМ D6109 Стандартные методы определения свойств неармированных и армированных пластиковых пиломатериалов на изгиб
АСТМ D6272 Машина для испытаний пластмасс и изоляционных материалов на четырехточечный изгиб
АСТМ D6416 Машина для испытаний композитных композитных пластин на изгиб
АСТМ D7264 Оборудование для испытаний на изгиб композиционных материалов с полимерной матрицей
АСТМ D790 Испытание пластмасс и изоляционных материалов на изгиб
АСТМ Ф2606 Изгибающиеся баллонные сосудистые стенты 3-х точечные испытательные машины
АСТМ Ф382 Устройства для фиксации костных пластин на изгиб усталостной кости Испытательное оборудование
ИСО 178 Пластмассы - определение свойств при изгибе
ИСО 14125 Машина для испытаний на изгиб пластиковых композитов
ИСО 3133 Древесина -- Определение предела прочности при статическом изгибе
JEDEC JESD 22B113 Испытание на циклический изгиб на уровне платы - Портативные электронные изделия
МПК JEDEC 9702 Межсоединения для испытания на монотонный изгиб - уровень платы
