При испытаниях на кручение материал или испытуемый компонент скручиваются до определенной степени, с заданной силой или до тех пор, пока материал не выйдет из строя при кручении. Скручивающее усилие при испытании на кручение прикладывается к испытуемому образцу путем закрепления одного конца так, чтобы он не мог двигаться или вращаться, и приложения момента к другому концу, чтобы образец вращался вокруг своей оси. Вращающий момент также может быть приложен к обоим концам образца, но концы должны быть повернуты в противоположных направлениях. Силы и механика, обнаруженные в этом тесте, аналогичны тем, которые обнаруживаются в куске веревки, один конец которого находится в руке, а другой конец скручен другим.

Цель испытаний на кручение:

Целью испытания на кручение является определение поведения материала или испытуемого образца при скручивании или под действием скручивающих сил в результате приложенных моментов, вызывающих напряжение сдвига вокруг оси. Измеряемые значения включают: модуль упругости при сдвиге, предел текучести при сдвиге, усталостную долговечность на кручение, пластичность, предел прочности на сдвиг и модуль разрыва при сдвиге. Эти значения аналогичны, но не совпадают с показателями, измеренными при испытании на растяжение, и важны в производстве, поскольку они могут использоваться для моделирования условий эксплуатации, проверки качества и дизайна продукта, а также для обеспечения его правильного изготовления.

Виды испытаний на кручение:

Три распространенные формы испытаний на кручение включают отказ, проверку и эксплуатацию. Испытание на кручение на разрушение требует, чтобы испытательный образец был скручен до тех пор, пока он не сломается, и предназначено для измерения прочности образца. Контрольные испытания предназначены для наблюдения за материалом при заданной крутящей нагрузке в течение заданного периода времени. Наконец, эксплуатационные испытания измеряют эксплуатационные характеристики материала в ожидаемых условиях его применения. Все эти виды испытаний могут проводиться либо с нагрузкой только на кручение, либо с комбинацией нагрузки на кручение и осевую (растягивающую или сжимающую) нагрузку в зависимости от измеряемых характеристик.

Виды материалов:

Многие материалы испытывают крутящие моменты или скручивающие силы при выполнении своих задач, поэтому они выиграют от испытаний на кручение или потребуют их. Материалы, используемые в конструкционных, биомедицинских и автомобильных приложениях, являются одними из наиболее распространенных материалов, испытывающих скручивание в своих приложениях. Эти материалы могут состоять из металлов, пластмасс, дерева, полимеров, композитов или керамики, среди прочего, и обычно имеют форму крепежа, стержней, балок, труб и проволоки.

Функции:

1) Примите сервосистему управления, через сервопривод для управления двигателем, циклоидальный штифтовый редуктор редуктора привода активного патрона вращается;
2) Высокоточный датчик кручения для измерения крутящего момента образца;
3), Фотоэлектрический энкодер для измерения угла кручения;
4), Результат теста компьютерного дисплея,
5), С высокой жесткостью и высокой прочностью прямой направляющей.
6), Контроллер может регулировать частоту дискретизации, на этапе выхода материала может использовать высокую скорость дискретизации;
7) Программное обеспечение может разделять три уровня управления, каждый уровень имеет разный предел полномочий;

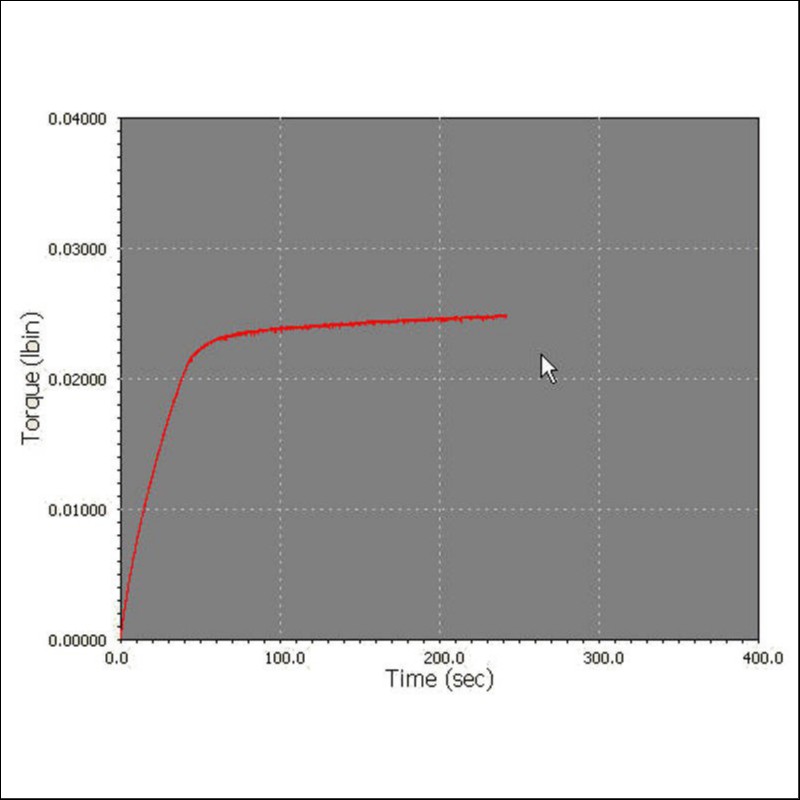

8), Работа основного испытательного программного обеспечения, функция, кривая, отображение данных в режиме реального времени в главном окне, простота в эксплуатации, может отображать угол крутящего момента, угол крутящего момента, время крутящего момента, угол крутящего момента и т. Д. Кривая;
9), Программное обеспечение может рассчитывать и анализировать модуль сдвига G, обеспечивающий непропорциональную прочность на кручение τP0,015 и τP0,3, верхний предел текучести при кручении τSu, нижний предел текучести при кручении τSl, прочность на кручение τb, макс. непропорциональная деформация сдвигаγ макс.;
10), Может поворачивать положительное и отрицательное положение в двух направлениях, после окончания теста, автоматически или вручную возвращаться в исходное положение теста.


           Типовая схема испытаний стальной проволоки на кручение

Рамка
Компьютер
Серводвигатель
Датчик крутящего момента (5 ~ 200 Нм)
Оптический датчик смещения
Линии электропередач
Патрон
Руководство по эксплуатации

ИСО 7800: Металлические материалы -- Проволока -- Простое испытание на кручение

ИСО 6475: Имплантаты для хирургии -- Металлические костные винты с асимметричной резьбой и сферической нижней поверхностью -- Механические требования и методы испытаний.

ASTM F543: Стандартные технические характеристики и методы испытаний металлических медицинских костных винтов

АСТМ Ф383 Статические испытания на изгиб и кручение интрамедуллярных стержней

ASTM E2207 Оборудование для испытания тонкостенных трубчатых материалов на усталость при кручении

АСТМ D5279 Термореактивная и термопластичная машина для испытаний на динамическое кручение

АСТМ D1043 Оборудование для испытаний торсионных пластмасс

ASTM A938 Испытание проволоки на кручение
