Испытание на вытягивание клемм — это испытание для оценки механической прочности между клеммами и проводами, обжимными втулками или другими соединительными деталями путем приложения осевого натяжения. Его основная цель – проверить надежность соединения и избежать обрыва цепи, короткого замыкания и других неисправностей, вызванных недостаточной прочностью.

Промышленный стандарт: стандарт Международной электротехнической комиссии (МЭК) 60512 предусматривает, что значение испытательного усилия должно быть установлено по-разному в зависимости от типа клеммы (например, штифт и домкрат) и материала (медное/золотое покрытие). Например, автомобильные электронные терминалы обычно должны выдерживать растягивающее усилие 15-30 Н, которое в авиационной отрасли может достигать 50 Н (источник данных: IEC 60512-2-2018).

Сценарии применения: он широко используется в сценариях долгосрочной вибрации или напряжения, таких как автомобильный жгут проводов, контроллер бытовой техники, печатные платы промышленного оборудования и т. Д., И является обязательным элементом проверки для заводской проверки качества и проверки НИОКР.

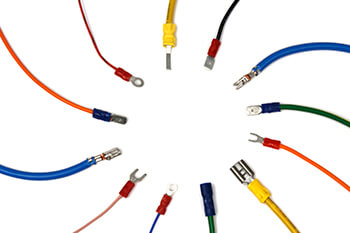

Клеммы проводов, кабельные наконечники, обжим проводов, припой, наконечники и т. Д. Широко используются в различных отраслях промышленности. Качество обжимного соединения зависит от прочности соединения, а также от его электропроводности. Испытание обжимных соединений может обеспечить целостность конечного продукта. В целом, испытания наконечников проводных соединений можно разделить на две категории; Разрушающие испытания на растяжение и неразрушающие испытания на растяжение. Оба эти испытания направлены на определение растягивающего усилия, которое может выдержать испытательная проволока. Чтобы соответствовать требованиям стандартных спецификаций, растягивающее усилие, которое может выдержать проволока, должно быть больше, чем минимальная прочность на разрыв, определенная стандартом.

другое название: Тестер натяжения кабельного наконечника, испытание на прочность проволочного соединителя на растяжение, испытание на обжим, машина для испытаний на растяжение проволочного наконечника, проволочная клемма; Машина для испытания прочности на растяжение проволочного соединения.



Модель: UWT-1
1, Макс. нагрузка: 1000 Н
2, Ход поршня: 150 мм
3, Диапазон зажима: по индивидуальному заказу
4, Питание: 220В, 110В.

Практическая методика испытания на конечное натяжение:

1. Подготовка оборудования:

-Должна быть выбрана машина для испытаний на растяжение с точностью ± 1% (например, двухтактный измеритель UWT-1 или кабельный наконечник WDW-5Y, тестер на растяжение проволочной клеммы), а приспособление должно соответствовать форме клеммы (например, U-образный держатель).

-В соответствии со стандартным предустановленным диапазоном значений усилия, например, при испытании проводника 0,5 мм², установите верхний предел тягового усилия на 20 Н (см. UL 486a-2013).

2. Процесс тестирования:

-Шаг 1: закрепите клемму вертикально на приспособлении, чтобы направление напряжения соответствовало оси.

-Шаг 2: натягивайте с постоянной скоростью (обычно 5 мм/с) до тех пор, пока клемма не упадет или не достигнет заданного значения силы.

-Шаг 3: запишите значение пиковой силы и понаблюдайте за положением излома (в идеале, провод оборвался, а клемма не вынута).

3. Суждение о результате:

-Критерии приемки: измеренное значение усилия больше или равно стандартным требованиям (например, клемма автомобильного жгута должна быть больше или равна 15 Н) и отсутствует конечная деформация.

-Анализ отказов: если значение усилия недостаточно, проверьте процесс обжима (например, давление / размер штампа) или совместимость материалов.

3. Расширение знаний: ключевой фактор, влияющий на результаты испытаний

1). Комбинация материалов: когда медная клемма обжимается алюминиевым проводником, значение разрыва может быть снижено на 20%-30% из-за разницы в твердости металла (источник данных: SAE journal-2021).

2). Воздействие окружающей среды: высокая температура (>85 °C) вызывает деформацию пластиковой изоляционной втулки, в результате чего значение испытательного усилия колеблется ± 5%. Рекомендуется работать в стандартной среде от 23 ± 5 °C.

3). Частота испытаний: частота выборки для массового производства и контроля качества обычно составляет 1%-5%, а на стадии исследований и разработок требуется 100% полная проверка для обеспечения репрезентативности данных.

Модель: UWT-1
1, Макс. нагрузка: 1000 Н
2, Ход поршня: 150 мм
3, Диапазон зажима: по индивидуальному заказу
4, Питание: 220В, 110В.

ASTM B913: Стандартный метод испытаний для оценки обжимных электрических соединений с многожильными и одножильными проводниками 16-го калибра и меньшего диаметра.

ИСО 1966: Гофрированные соединения для авиационных электрических кабелей

ASTM F458: Стандартная методика неразрушающего испытания проволочных соединений на растяжение1,2

EIA 364-08B: Процедура испытания электрических разъемов на прочность на разрыв при обжиме

SAE/AS 7928: Характеристики прочности клемм, проушин, сращивания и обжима меди
