ASTM B913: Стандартный метод испытаний для оценки обжимных электрических соединений с многожильными и одножильными проводниками 16-го калибра и меньшего диаметра.

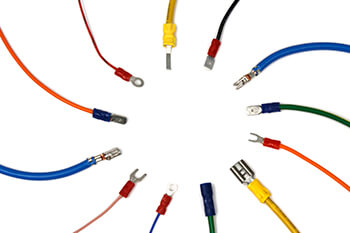

1.1 Данный метод испытаний устанавливает требования к стандартизированному методу оценки качества электрических соединений обжимного типа с одножильными или многожильными проводами. Данный метод испытаний применяется к медной проволоке 16 калибра и меньшего диаметра, с покрытием или без покрытия.

5.2 Для достижения успешного обжимного соединения обжимной инструмент должен деформировать материал обжимного цилиндра или выступов цилиндра вокруг проводника. Как следствие, поверхности проводника подвергаются сжатию с помощью обжимного терминала, и между проводником и обжимным цилиндром создаются зоны контакта. Эти области обеспечивают желаемое электрическое соединение. Надежное обжимное соединение — это соединение, которое способно поддерживать контакт между проводником и обжимным корпусом, чтобы поддерживать стабильное электрическое соединение, когда оно подвергается воздействию условий, на которые оно рассчитано в течение своего срока службы.

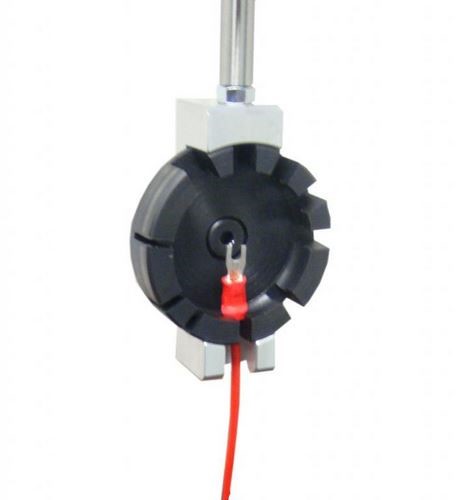

5.3 Оценочные испытания предназначены для того, чтобы убедиться в том, что конкретная конструкция обжимной соединительной системы, состоящей из проводника и компонента, а также связанного с ними инструмента, способна обеспечить надежное электрическое и механическое соединение. После завершения оценки, если в части системы вносятся какие-либо изменения, система должна быть повторно оценена с использованием тех же процедур.

5.4 После завершения оценочных испытаний результаты прочности на растяжение могут быть использованы для разработки приемочных требований, которые будут использоваться при контроле последующих производственных партий обжимных соединений.
